Tratamiento de COV industriales y criterios para elegir tecnología
Una planta no emite un COV genérico. Emite una mezcla concreta, desde unos focos concretos y con una evolución que depende del proceso productivo. La tecnología se elige cuando esa emisión se convierte en una base de diseño medible.
El tratamiento de compuestos orgánicos volátiles se apoya en oxidación, absorción, adsorción o condensación. Cada mecanismo responde a una propiedad distinta: la solubilidad favorece un scrubber, la afinidad superficial condiciona el carbón o la zeolita, la presión de vapor define la condensación y el poder calorífico influye en la oxidación.
La dificultad real aparece antes de escoger el equipo. Una medida global de carbono dice cuánta emisión hay, pero no qué compuestos la forman ni cómo cambia la carga. Tampoco dice si interesa destruirla, recuperarla o transferirla a otra fase. Esta guía ordena los datos y las decisiones que llevan de una medición ambiental a una solución de proceso.
La caracterización determina la tecnología
Una campaña de emisiones suele empezar con caudal, temperatura y COV total en mgC/Nm³. Sirve para comprobar el cumplimiento y se queda corta para seleccionar un tratamiento: ese dato agrupa el carbono de moléculas que pueden comportarse de forma opuesta frente al agua, un adsorbente, un catalizador o un condensador.
La especiación identifica qué compuestos forman la corriente y en qué proporción. Con ella se estiman presión de vapor, solubilidad, biodegradabilidad, afinidad por adsorbentes, poder calorífico, riesgo de reacción y posibles productos de oxidación. También permite convertir carbono en masa de compuesto. Por ejemplo, 100 mgC/Nm³ de acetona equivalen aproximadamente a 161 mg de acetona/Nm³, porque el carbono representa cerca del 62 % de su masa molecular.
La unidad también cambia la interpretación. La carga másica de carbono se obtiene multiplicando la concentración por el caudal normalizado: una corriente de 15.000 Nm³/h con 80 mgC/Nm³ transporta 1,2 kgC/h. Para llegar a kg/h de cada COV hay que aplicar después su fracción de carbono. Sin esa conversión no se dimensionan consumibles, recuperación ni residuos.
Inventario de focos y captación
Antes de mezclar corrientes hay que dibujar el proceso y localizar dónde se generan los vapores. Depósitos, reactores, secadores, mezcladores, cabinas y operaciones de limpieza pueden tener perfiles muy diferentes. Un venteo pequeño y concentrado puede ser recuperable; si se mezcla con un gran caudal de ventilación, esa misma masa queda diluida y puede exigir un equipo mucho mayor.
La captación forma parte del tratamiento. Reducir entradas de aire falso, cerrar focos, segregar corrientes incompatibles y sincronizar la extracción con la operación baja el caudal que llega al sistema. Eso reduce conductos, ventiladores y equipos, y a veces desplaza la solución hacia una tecnología de recuperación.
Datos necesarios para la base de diseño
| Dato | Qué debe describir | Por qué importa |
|---|---|---|
| Focos y horarios | Origen, simultaneidad, ciclos, campañas y paradas | Permite segregar corrientes y construir escenarios reales |
| Caudal | Nm³/h y m³/h reales, presión, temperatura y base seca o húmeda | Dimensiona transporte, contacto y tiempo de residencia |
| COV total | mgC/Nm³ con método y periodo de promedio | Cuantifica carbono y permite calcular kgC/h |
| Especiación | Compuestos dominantes, trazas relevantes y rango | Determina propiedades, seguridad y compatibilidad |
| Perfil temporal | Media, percentiles, picos, duración y frecuencia | Evita diseñar todo el año con un máximo aislado |
| Matriz del gas | Humedad, oxígeno, partículas, aerosoles y condensables | Define pretratamientos y riesgos de ensuciamiento |
| Sustancias críticas | Halógenos, azufre, nitrógeno, siloxanos y venenos | Condiciona catalizadores, materiales y tratamientos posteriores |
| Objetivo | Límite, unidad, condiciones de referencia, olor y disponibilidad | Convierte el permiso en una garantía verificable |

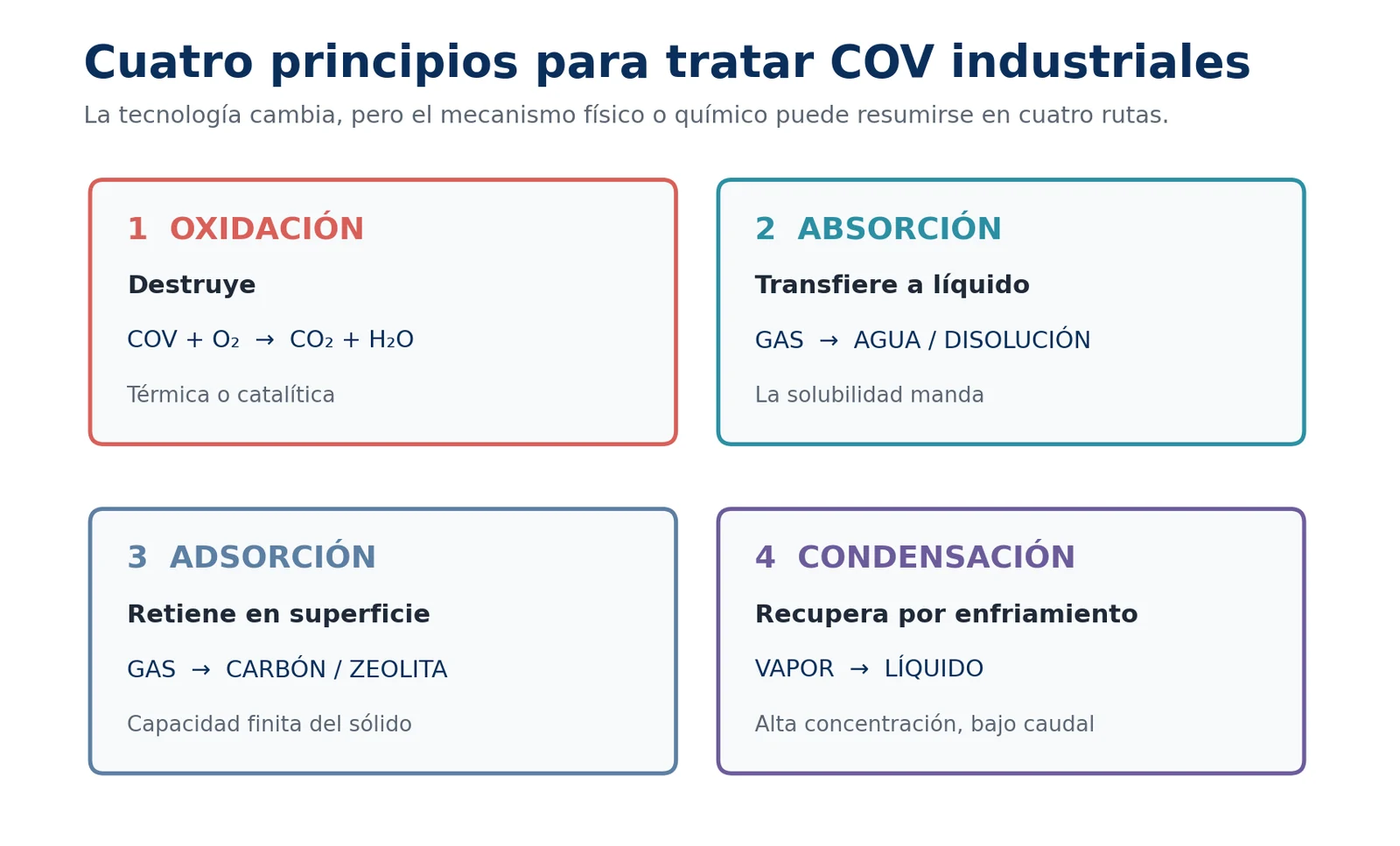

Cuatro mecanismos de tratamiento
Las configuraciones comerciales son numerosas, pero casi todos los procesos actúan por uno de cuatro mecanismos. La clasificación aclara lo que de verdad importa: si el contaminante se destruye, cambia de fase o se recupera.
Oxidación

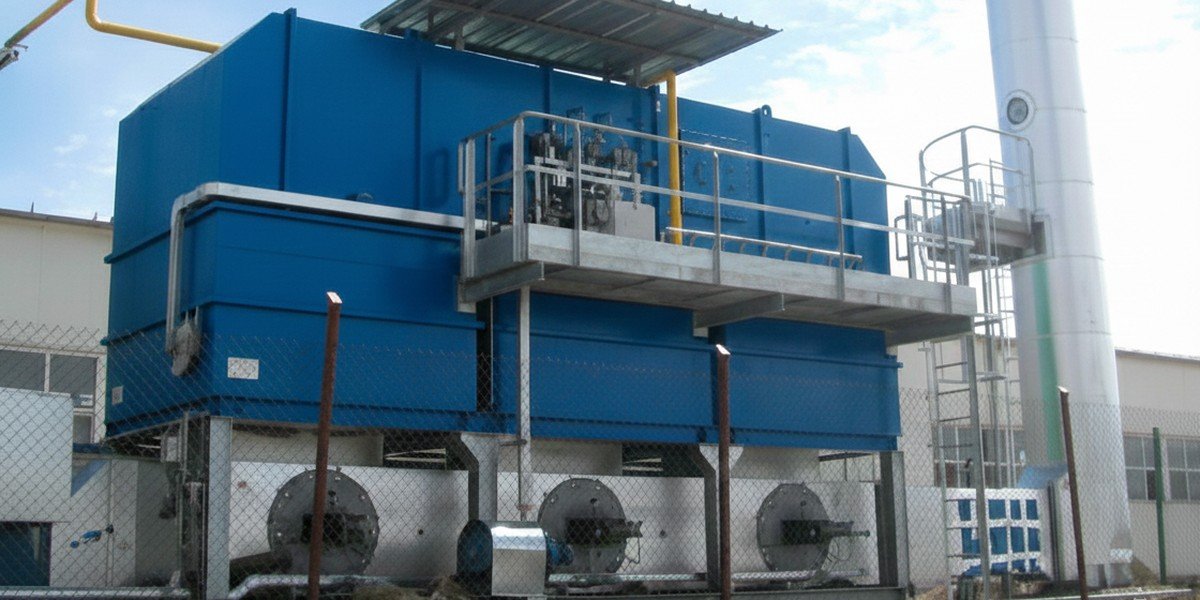

La oxidación transforma los COV mediante una reacción con oxígeno. En un oxidador térmico, la temperatura y el tiempo de residencia tienen que permitir la destrucción exigida. Un sistema regenerativo recupera calor con lechos cerámicos, uno recuperativo lo hace con un intercambiador, y la oxidación catalítica baja la temperatura necesaria mediante un catalizador.
Se aplica a casi cualquier mezcla, pero la composición sigue mandando. Halógenos, azufre, nitrógeno, fósforo, metales, partículas o siloxanos pueden generar subproductos, corrosión, depósitos o desactivación del catalizador. Y hay que revisar el límite inferior de explosividad, la estrategia de dilución, los arranques y la disponibilidad de combustible.
Absorción
La absorción transfiere el COV desde el gas hacia un líquido. Un scrubber de relleno aumenta el área de contacto y renueva ambas fases. La captura depende del equilibrio, la temperatura, la relación líquido/gas, la altura de transferencia y la composición del absorbente. Una reacción química mantiene baja la concentración del contaminante en el líquido y aumenta la fuerza impulsora.
El balance debe continuar fuera de la chimenea. El licor se reutiliza, se regenera o acaba en la planta de aguas. La purga, el consumo de agua, los reactivos, el posible stripping y las limitaciones del vertido forman parte del diseño. Si la preselección queda entre oxidación regenerativa y absorción, la comparación técnica y económica está desarrollada en RTO vs scrubber para tratar COV.
Adsorción
La adsorción retiene moléculas en la superficie de un sólido. El carbón activo tiene una distribución amplia de poros y funciona con muchas familias orgánicas. Las zeolitas permiten seleccionar tamaños y polaridades, aguantan determinadas condiciones y se regeneran dentro de sistemas concentradores.
La capacidad útil no es la cifra máxima de laboratorio. La humedad, la temperatura, la competencia entre compuestos, el riesgo de reacción, la velocidad superficial y la concentración de salida recortan la capacidad de trabajo. Un lecho desechable puede bastar con cargas pequeñas. Para caudales grandes y corrientes diluidas, un rotor de zeolita concentra los COV antes de una etapa de oxidación.
Condensación y criocondensación
La condensación enfría la corriente hasta el punto de rocío de uno o varios componentes y el COV pasa a líquido sin necesidad de absorbente. La criocondensación lleva el mismo principio a temperaturas muy bajas, con fluidos criogénicos o equipos frigoríficos específicos.
Esta ruta gana interés cuando la presión parcial es alta, el caudal está contenido y el condensado tiene valor. La humedad puede congelarse antes que el producto, y una mezcla de compuestos puede exigir varias temperaturas de separación. En corrientes muy diluidas, enfriar todo el gas penaliza la energía sin compensación. Por eso aquí la segregación en origen pesa tanto.
Tratamientos biológicos
Los tratamientos biológicos añaden degradación microbiana a la transferencia de masa. En un biofiltro, el gas atraviesa un medio húmedo colonizado. En un biotrickling filter, el líquido circula sobre un soporte. En un bioscrubber, la absorción y la biodegradación pueden separarse en equipos distintos.
No son un quinto mecanismo de captura. Primero el contaminante tiene que llegar a una fase acuosa o a una biopelícula y después ser metabolizado. Funcionan mejor con compuestos biodegradables, concentraciones moderadas y operación estable. La toxicidad, el pH, los nutrientes, la humedad y el tiempo de adaptación limitan la respuesta ante cambios rápidos.
Plasma de ozono para control de olores
El plasma de ozono hace pasar aire ambiente filtrado por celdas de alto voltaje para generar ozono y otras especies reactivas de oxígeno. Esas especies se inyectan en la corriente y reaccionan con las moléculas odoríferas. Puede transformar compuestos con grupos reactivos y reducir el impacto olfativo con un consumo eléctrico contenido.
Reducir el olor no demuestra que se haya mineralizado el carbono. Olor y COV total miden cosas distintas: un compuesto puede generar muchísimas unidades de olor a concentración bajísima, y otro puede aportar una carga de carbono alta sin apenas percibirse. Cuando el objetivo es cumplir un límite de mgC/Nm³, el plasma de ozono no sustituye a una tecnología de abatimiento de COV.
Conviene pilotar cuando la química de la mezcla o los intermediarios de oxidación no están bien caracterizados. La validación debe medir olor por olfatometría, COV, ozono residual y los compuestos específicos que importen.
Cómo construir una línea de tratamiento
Una instalación que funciona suele combinar operaciones. La tecnología principal resuelve la carga dominante, y el resto de equipos protege el proceso, recupera producto o asegura la concentración final. El orden importa, porque cada etapa modifica temperatura, humedad, partículas y composición.
Pretratamientos que protegen el sistema
- Separación de partículas y aerosoles, para evitar depósitos, incendios, saturación de adsorbentes y envenenamiento del catalizador.
- Enfriamiento o acondicionamiento de humedad, cuando mejora la absorción, protege el medio o permite condensar una fracción pesada.
- Desnebulización después de una etapa húmeda, para impedir arrastres hacia conductos, carbón o chimenea.
- Homogeneización o depósito pulmón, cuando el proceso genera pulsos breves incompatibles con la respuesta del tratamiento principal.
Concentración y afino
Un caudal grande y diluido se puede concentrar sobre zeolita y desorber en una corriente mucho menor antes de oxidarla. Una mezcla condensable se puede enfriar primero para recuperar producto y aliviar el tratamiento final. Un lecho de carbón sirve de afino cuando la masa residual es pequeña y conocida.
Estas combinaciones se calculan como un solo balance. El primer equipo no se juzga por su eficiencia aislada, sino por la carga y las condiciones que entrega a la etapa siguiente. La garantía global tiene que cubrir arranque, saturación, regeneración y bypass.
Ejemplos de trenes tecnológicos
| Propiedad dominante | Secuencia que conviene estudiar | Comprobación principal |
|---|---|---|
| Partículas y COV | Filtración o separación de aerosoles, seguida del tratamiento de COV | Ensuciamiento, inflamabilidad y pérdida de carga |
| Vapor concentrado y recuperable | Condensación, recuperación y afino | Punto de rocío, pureza y destino del condensado |
| Caudal alto y COV diluidos | Concentrador de zeolita y oxidación | Compatibilidad, desorción y factor de concentración |
| COV soluble y biodegradable | Absorción y tratamiento biológico | Transferencia, toxicidad y purga |
| Mezcla variable con residual bajo | Tecnología principal y carbón de seguridad | Carga anual sobre el carbón y control de saturación |
| Objetivo centrado en olor | Captación, plasma de ozono o proceso biológico | Pilotaje, olfatometría e intermediarios |
Método de preselección en siete pasos
Paso 1. Definir el objetivo de salida
Puede ser una concentración de carbono, un límite para un compuesto concreto, una carga másica, una emisión difusa, una concentración de olor o varios requisitos a la vez. Hay que fijar también las condiciones de referencia y el periodo de promedio.
Paso 2. Reducir y segregar el caudal
Se revisan cerramientos, captación y simultaneidad. Si mezclar una corriente concentrada y recuperable con la ventilación general elimina esa oportunidad, mantenla separada.
Paso 3. Convertir las medidas en carga másica
Calcular kgC/h y kg/h por compuesto es lo que permite dimensionar energía, adsorbente, reactivos, purga y recuperación. Concentración y caudal se valoran juntos, nunca por separado.
Paso 4. Filtrar tecnologías por propiedades
Solubilidad, presión de vapor, biodegradabilidad, poder calorífico, afinidad por adsorbentes y composición elemental descartan rutas incompatibles antes de pedir ofertas.
Paso 5. Decidir si conviene recuperar
Recuperar tiene sentido cuando el producto conserva valor, existe un uso interno o se puede regenerar con una operación razonable. Hay que mirar además si la calidad recuperada es aceptable y qué contaminantes se van a ir acumulando.
Paso 6. Diseñar para la variabilidad y la seguridad
La base de diseño necesita escenarios representativos, no una media única. Se revisan picos, mínimos, tiempos de respuesta, límites de explosividad, incompatibilidades, condensación en conductos y fallos de utilities.
Paso 7. Comparar coste total y garantías
Entran inversión, energía, agua, reactivos, adsorbentes, gestión de líquidos y sólidos, mantenimiento, disponibilidad y valor recuperado. Las ofertas tienen que declarar composición y rango de entrada, rendimiento garantizado, consumos por escenario y exclusiones.
La carga másica evita comparaciones engañosas
Tres corrientes pueden transportar la misma carga de carbono y necesitar equipos completamente distintos. La tabla usa valores ilustrativos para enseñar el efecto del caudal y la concentración.
| Caudal | Concentración | Carga de carbono | Implicación de diseño |
|---|---|---|---|
| 500 Nm³/h | 2.000 mgC/Nm³ | 1,0 kgC/h | Corriente pequeña y concentrada. Evaluar recuperación o condensación según la mezcla. |
| 10.000 Nm³/h | 100 mgC/Nm³ | 1,0 kgC/h | Zona amplia de alternativas. La especiación y el objetivo deciden. |
| 50.000 Nm³/h | 20 mgC/Nm³ | 1,0 kgC/h | Equipo voluminoso para poca concentración. Revisar captación y preconcentración. |
La masa es idéntica, pero el volumen de gas cambia cien veces. Mover y acondicionar ese gas puede costar tanto como tratar la carga de COV. Por eso un mapa de caudal y concentración orienta, pero no sustituye a las propiedades de la mezcla.
Matriz de preselección tecnológica
| Condición de la corriente | Familias a estudiar | Riesgo que debe resolverse |
|---|---|---|
| Mezcla compleja y poco recuperable | Oxidación térmica o catalítica | Energía, subproductos, corrosión y seguridad |
| Compuestos solubles o reactivos | Absorción física o química | Purga, equilibrio, vertido y posible reemisión |
| Carga másica baja | Carbón activo u otro adsorbente | Capacidad útil, humedad, incendio y residuo |
| Caudal alto y concentración baja | Zeolita regenerable y tratamiento final | Compatibilidad y estabilidad durante la desorción |
| Vapores concentrados con valor | Condensación o criocondensación | Temperatura, congelación, pureza y energía |
| COV solubles y biodegradables | Biofiltro, biotrickling filter o bioscrubber | Toxicidad, nutrientes y adaptación |
| Olor con baja carga de carbono | Plasma de ozono o tratamiento biológico | Ensayo piloto, ozono residual e intermediarios |
| Propiedades muy distintas dentro de la mezcla | Tren híbrido | Reparto de carga y garantía global |
Cómo fijar el objetivo ambiental
En España, el Real Decreto 117/2003 regula determinadas actividades que utilizan disolventes orgánicos cuando superan los umbrales de consumo de sus anexos. No fija un límite único para toda la industria: la actividad, el consumo anual, el tipo de sustancia, las emisiones canalizadas y difusas y la autorización concreta determinan la obligación aplicable.
La base de diseño tiene que copiar literalmente la unidad, las condiciones de referencia y el periodo de promedio del permiso. Y conviene revisar las conclusiones sobre mejores técnicas disponibles del sector y cualquier requisito autonómico. Un valor tan frecuente como 20 mgC/Nm³ no se traslada a otra actividad por analogía.
Señales de una base de diseño incompleta
- La emisión se describe solo con una medición global de mgC/Nm³ y no hay especiación.
- Se han mezclado focos con composiciones y horarios distintos antes de estudiar su segregación.
- El caudal aparece sin aclarar condiciones normales o reales, base seca o húmeda y oxígeno de referencia.
- La oferta da una eficiencia porcentual sin declarar concentración de salida ni condiciones de entrada.
- No se han contabilizado purgas, condensados, carbón agotado, lodos, subproductos ni emisiones indirectas.
- El olor se trata como si fuera proporcional al carbono total, o se usa una reducción de olor como garantía de COV.
- La tecnología tiene una incertidumbre química alta y se contrata sin ensayo de laboratorio ni planta piloto.
Corregir esto antes de licitar sale mucho más barato que modificar una instalación ya construida. Y permite pedir a todos los proveedores la misma garantía, para comparar ofertas sobre la misma base.
Conclusión
Tratar COV industriales empieza por convertir la emisión en un balance de proceso. La especiación explica cómo se comportará cada compuesto. La curva temporal define los escenarios de operación. La captación y la segregación determinan el caudal que realmente hay que tratar.
Con esa base se decide qué mecanismo encaja, qué corrientes secundarias genera y si compensa combinar etapas. El resultado no tiene por qué ser un único equipo: puede ser una secuencia de recuperación, concentración y afino con una garantía global verificable.
Para una evaluación preliminar, envía el inventario de focos, la especiación, el caudal, la curva temporal, las condiciones del gas y el límite aplicable. Puedes contactar conmigo aquí.
Preguntas frecuentes
Diferencia entre mgC y mg de COV
Los mgC expresan solo la masa de carbono contenida en los compuestos orgánicos. Los mg de COV expresan la masa completa de las moléculas. Para pasar de unos a otros hace falta conocer la especiación y la fracción de carbono de cada compuesto.
Análisis mínimo antes de pedir ofertas
Como mínimo: caudal, COV total, especiación representativa, temperatura, humedad, oxígeno, partículas o aerosoles, variabilidad temporal y objetivo de salida. Las sustancias críticas para seguridad, corrosión o catalizador hay que medirlas aunque aparezcan en baja proporción.
Cuándo conviene una planta piloto
Cuando el equilibrio de absorción es incierto, hay una mezcla compleja sobre carbón o zeolita, el tratamiento biológico puede sufrir toxicidad, o el plasma de ozono tiene que demostrar reducción de olor sin generar intermediarios problemáticos.
Posibilidad de combinar varias tecnologías
Es lo habitual. Un condensador recupera la fracción pesada, un concentrador reduce el caudal hacia un oxidador y un adsorbente actúa como afino. Lo que hay que calcular es la carga que recibe cada etapa y cómo responde el conjunto durante los transitorios.
Relación entre olor y concentración de COV
No hay proporcionalidad. El umbral olfativo cambia varios órdenes de magnitud entre compuestos. Por eso cumplir el límite de COV no demuestra ausencia de olor, ni una buena desodorización demuestra que se haya mineralizado el carbono.
