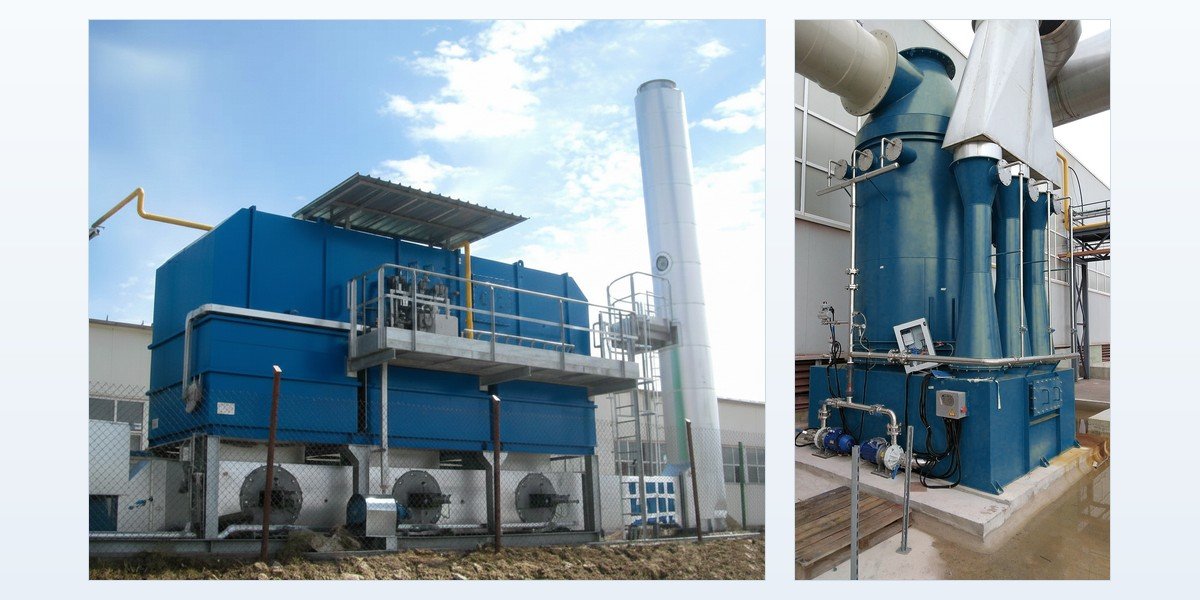

RTO vs scrubber para tratar COV: comparación técnica, OPEX y criterios de selección
No son tecnologías equivalentes. Un RTO destruye la carga orgánica. Un scrubber la transfiere a una fase líquida y puede facilitar su recuperación.
RESPUESTA CORTA
RTO cuando hace falta una destrucción muy robusta de una mezcla compleja y la energía es asumible. Scrubber cuando la fracción soluble permite capturarla y existe una salida viable para la fase líquida. En la zona intermedia, hay que calcular.
Comparar un RTO con un scrubber por eficiencia o por precio de compra deja fuera casi todo lo que importa. El RTO da una salida baja y estable, pero quema combustible cuando los COV no aportan energía suficiente. El scrubber trabaja a baja temperatura y evita la combustión, pero crea agua contaminada y su rendimiento cambia con la solubilidad de cada compuesto.
La pregunta no es qué equipo es mejor, sino qué destino darle a la masa de COV: destruirla, transferirla, recuperarla o repartir el trabajo en dos etapas.
Las 3C que deciden la comparación
- Composición. Especiar la corriente para estimar solubilidad, poder calorífico, reactividad, riesgo y posibilidad de recuperar producto.
- Curva de emisión. Integrar las horas a alta, media y baja carga. Un pico no representa el consumo anual.
- Coste total. Comparar gas, electricidad, agua, reactivos, purga, carbón de afino, mantenimiento, residuos y valor recuperado.
Es el mismo método que sigo en la guía general de tratamiento de COV industriales, aplicado aquí a dos tecnologías concretas.
Qué hace realmente cada tecnología

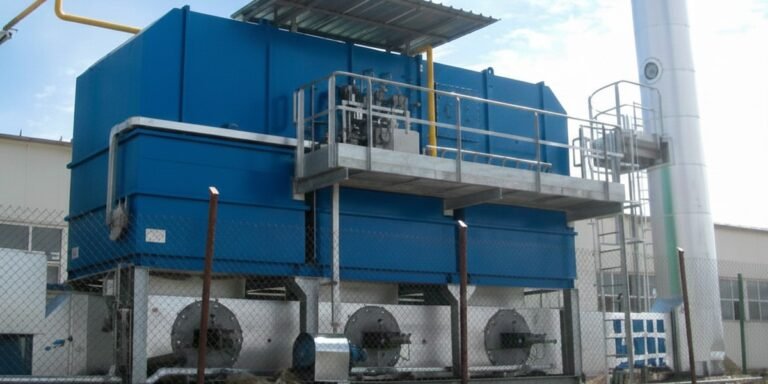

RTO: oxidación con recuperación regenerativa de calor
El RTO precalienta el gas en lechos cerámicos, oxida los COV en una cámara y recupera el calor en otro lecho. Su ventaja es la robustez frente a mezclas orgánicas diversas y la facilidad para diseñar una salida baja cuando la captación y la operación acompañan.
El balance depende de la energía que liberen los propios COV. En una corriente estable y suficientemente concentrada, el apoyo de gas puede bajar mucho. En una corriente variable, el equipo se acerca a la autotermia en los picos y consume gas durante la mayor parte del año.

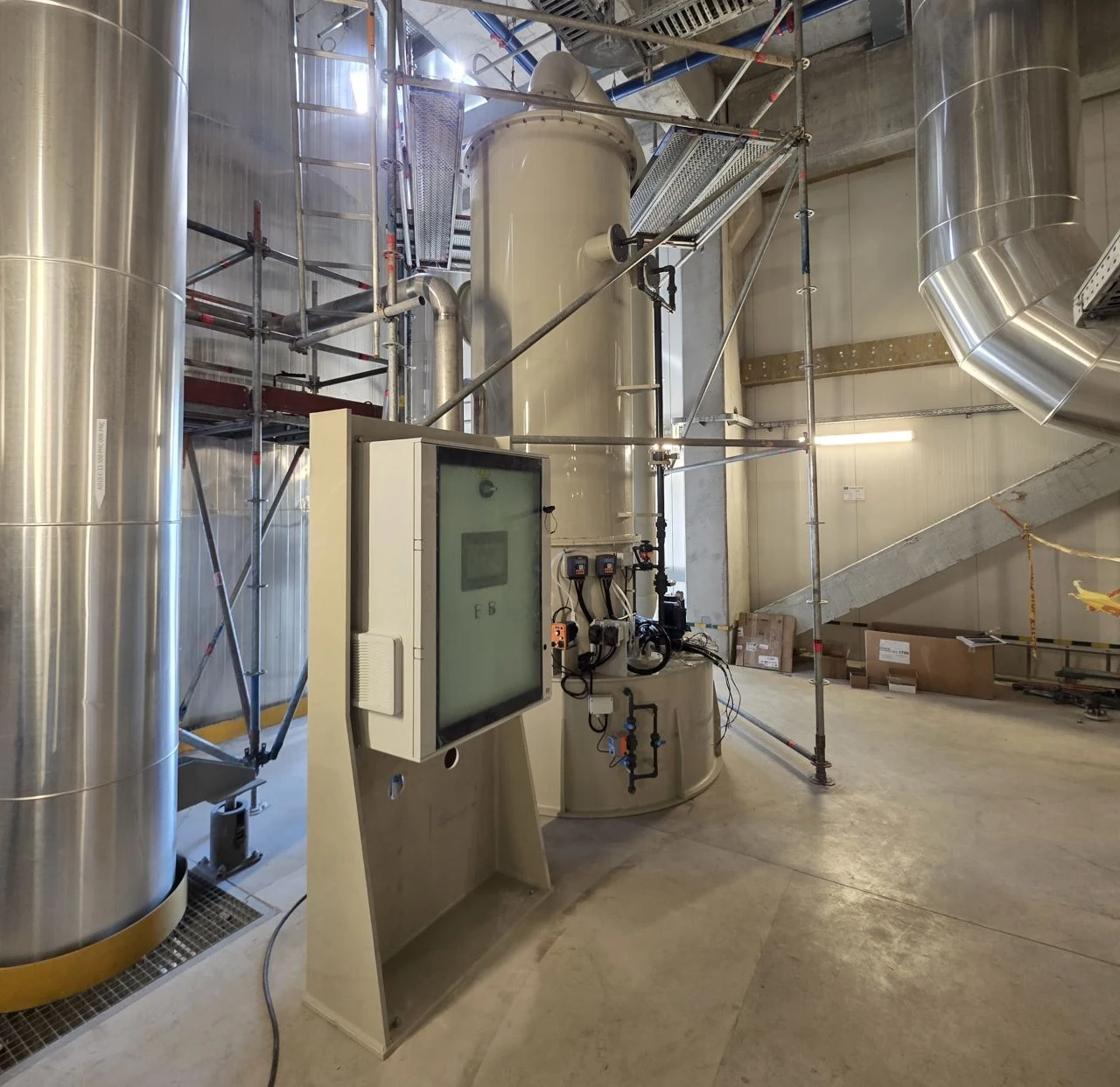

Scrubber: absorción y gestión de una nueva corriente líquida
El scrubber pone el gas en contacto con agua o con una disolución absorbente. La captura depende del equilibrio y de la transferencia de masa. Una mezcla dominada por especies solubles puede alcanzar eficiencias globales del 80 al 85 %, e incluso más en condiciones favorables. Una fracción poco soluble atraviesa el equipo y acaba fijando la salida.
El contaminante no desaparece: la purga hay que tratarla o recuperarla. Antes de elegir scrubber hay que conocer la capacidad de la planta de aguas, el caudal autorizado, la concentración permitida, el canon, los reactivos y el riesgo de reemisión si el licor se concentra demasiado.
Comparación técnica
| Criterio | RTO | Scrubber |
|---|---|---|
| Mecanismo | Destrucción por oxidación | Transferencia a fase líquida |
| Dependencia de la composición | Menor para la destrucción, alta para seguridad y subproductos | Muy alta por solubilidad y equilibrio |
| Salida baja | Generalmente robusta con diseño adecuado | Puede requerir afino si queda fracción poco soluble |
| Olor | Suele ofrecer eliminación muy alta | Depende de qué compuestos se absorben |
| Energía y consumibles | Gas de apoyo, electricidad | Agua, reactivos, purga, electricidad |
| Emisiones y residuos asociados | CO₂ de combustión y NOx según operación | Agua residual y posible residuo o tratamiento posterior |
| Recuperación de producto | No, salvo recuperación energética | Sí, si el licor puede reutilizarse o regenerarse |
| Variabilidad | Puede aumentar el gas en baja carga | Puede amortiguarse con recirculación, aunque cambia la fuerza impulsora |
| CAPEX relativo | Habitualmente mayor | Habitualmente menor, según materiales y afino |
SOBRE 20 MGC/NM³
Un RTO bien diseñado puede garantizar valores bajos como 20 mgC/Nm³ en aplicaciones adecuadas. No es un límite universal. Hay que comprobar siempre actividad, sustancias, permiso, periodo de promedio y condiciones de referencia.
Antes de comparar, hay que fijar el límite correcto
En España, el Real Decreto 117/2003 establece requisitos para determinadas actividades que superan umbrales de consumo de disolvente. Su anexo II incluye valores de emisión canalizada que, según el caso, pueden ser 20, 50, 75, 100 o 150 mgC/Nm³, además de límites difusos y totales en otras unidades.
El intervalo práctico de 20 a 120 mgC/Nm³ aparece con frecuencia en proyectos y autorizaciones, pero no sustituye a la lectura de la actividad concreta. Diseñar para 100, 50, 20 o 10 mgC/Nm³ puede cambiar la tecnología y el OPEX. Un scrubber puede cumplir un límite másico con una eficiencia del 80 al 85 %, mientras que un objetivo muy bajo puede exigir carbón de afino o inclinar la balanza hacia un RTO.
PARA SOLICITAR O MODIFICAR LA AUTORIZACIÓN
Documentar actividad, consumo de disolvente, especiación, caudal, emisiones difusas, periodo de promedio, MTD aplicables y garantía del proveedor. No trasladar un límite de otra industria por analogía.
Caso económico X: 80 % soluble y 20 % poco soluble
El objetivo de este ejemplo es enseñar el método. No es una oferta y no debe reutilizarse sin sustituir las hipótesis por datos del proyecto.
| Variable | Hipótesis |
|---|---|
| Carga total tras convertir la especiación | 10 kg COV/h |
| Composición | 80 % soluble y 20 % poco soluble |
| Operación | 7.800 h/año |
| Scrubber | 80 % de eficiencia global |
| Carbón para afino | 25 % de capacidad útil, 2,50 €/kg |
| RTO | 300 kW térmicos netos de apoyo |
| Gas | 45 €/MWh térmico |
| Agua, purga y reactivos | 15 €/h |
| Electricidad de ventilación | Excluida por ser común. Comparar la diferencia de pérdida de carga en el proyecto. |
Resultado del cálculo
| Alternativa | Resultado técnico | OPEX anual ilustrativo |
|---|---|---|
| RTO | Destrucción robusta. Salida baja si se diseña y opera correctamente. | 105.300 € de gas de apoyo |
| Scrubber | Reduce de 10 a 2 kg/h. No cumple un objetivo equivalente al del RTO si se necesita eliminar casi toda la carga. | 117.000 € de agua, purga y reactivos |
| Scrubber + carbón | El carbón trata 2 kg/h residuales. Consumo aproximado: 8 kg/h de carbón. | 117.000 € + 156.000 € de carbón |
| Carbón directo | Con 10 kg/h y 25 % de capacidad útil, consumiría unos 40 kg/h. | 780.000 € de carbón |
La sensibilidad del RTO al precio del gas es directa. Con 300 kW de apoyo y 7.800 horas, 30 €/MWh suponen 70.200 €/año; 45 €/MWh, 105.300 €/año; y 60 €/MWh, 140.400 €/año. Si la carga de COV sube y aporta calor, el consumo puede bajar. Si la planta opera muchas horas a baja carga, sube.
El ejemplo enseña también por qué el carbón solo funciona como afino cuando la carga residual es pequeña. Un 80 % de eficiencia puede ser excelente para cumplir un límite másico concreto e insuficiente si hay que pasar de una carga intermedia a una salida muy baja.
Caso alimentario: 45.000 Nm³/h y 400 a 600 mgC/Nm³
En una industria alimentaria basada en el procesado de semillas, las emisiones venían de tostación, alcalinización, secado, separación de cáscaras y molienda de pasta. Los reactores generaban ciclos discontinuos; los secadores y molinos aportaban cargas más continuas. La instalación operaba unas 7.800 horas anuales.
De 400 a 600 mgC/Nm³ es una zona donde las dos rutas merecen estudio. Un RTO aporta tranquilidad regulatoria y de olor, pero el consumo de gas dependerá de la curva. Un scrubber puede reducir de forma relevante una mezcla soluble, siempre que se verifique la fracción poco soluble, la purga y la capacidad de vertido. La decisión sigue abierta, y no debería cerrarse sin CAPEX y OPEX calculados sobre la especiación.

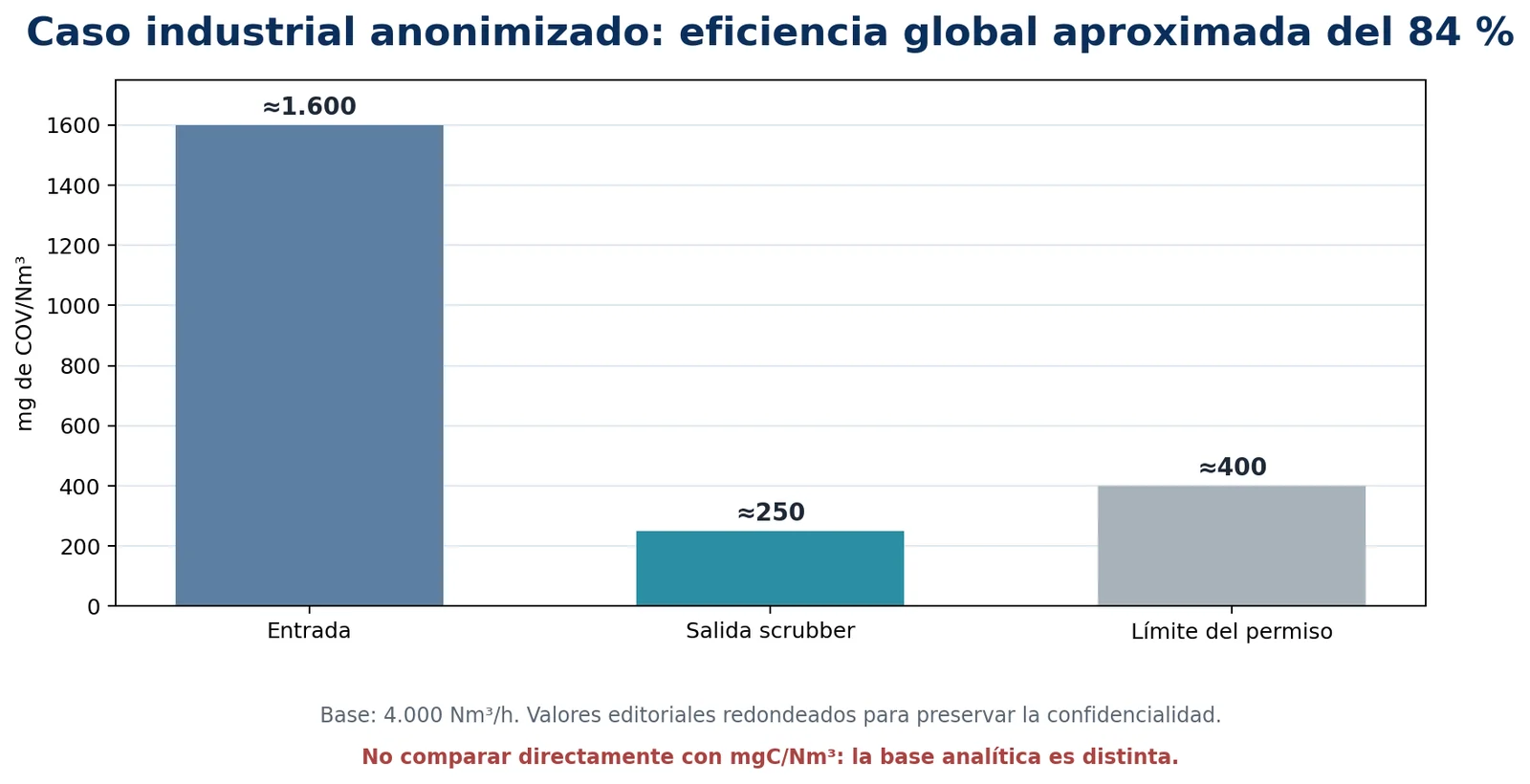

Caso industrial anonimizado: un scrubber alrededor del 84 %
En una planta industrial del norte de Europa, un scrubber de 4.000 Nm³/h trató una mezcla de compuestos oxigenados. Por confidencialidad se han eliminado los caudales másicos y se han redondeado ampliamente las concentraciones.
La entrada era de unos 1.600 mg de COV/Nm³, la salida de 250 mg de COV/Nm³ y el límite del permiso rondaba los 400 mg de COV/Nm³. La eficiencia global fue aproximadamente del 84 % y la salida quedó alrededor de un 40 % por debajo del límite. Son mg de compuestos, no mgC. Sin la especiación no puede compararse con rigor frente a una garantía de 20 mgC/Nm³.
Caso farmacéutico: el etanol no siempre debe quemarse
Una planta químico farmacéutica instaló un RTO para tratar venteos de depósitos de etanol. Cumplía el objetivo, pero el consumo de gas era altísimo. Al revisar la composición apareció lo evidente: la corriente era esencialmente etanol, muy soluble en agua y recuperable.
La planta sustituyó el RTO por un scrubber, recuperó etanol en fase acuosa y reutilizó parte del licor en enjuagues. La concentración del circuito se controló para evitar stripping. Resultado: menos combustible, menos huella de carbono directa y producto recuperado.
LA LECCIÓN
La tecnología convencional no siempre es la más lógica. Si el COV es un producto soluble, destruirlo puede ser la opción más cara y menos circular.
Cuándo combinar scrubber y carbón
El híbrido tiene sentido cuando el scrubber se lleva la mayor parte de la carga y al carbón le llega un residual pequeño. Puede reducir el CAPEX frente a un RTO, aunque su OPEX dependerá de la reposición de adsorbente. Si el scrubber deja varios kg/h, el carbón se convierte en un consumible masivo.
La decisión se toma sobre la carga residual, no sobre la concentración. Dos corrientes con 100 mg/Nm³ pueden exigir cantidades de carbón muy distintas si sus caudales son 2.000 y 50.000 Nm³/h.
Cómo tratar la variabilidad
Un diseño basado solo en el máximo penaliza el OPEX. Si una corriente alcanza 1 gC/Nm³ en picos pero se mantiene cerca de 100 mgC/Nm³ la mayor parte del tiempo, el RTO será autotérmico solo en los picos. El coste anual se calcula integrando la curva de carga, no multiplicando el máximo por las horas.
El scrubber también hay que evaluarlo en dinámico. La recirculación amortigua picos, pero a medida que el licor se carga baja la fuerza impulsora. El volumen del depósito, la purga y la estrategia de control forman parte de la simulación.
Árbol de decisión práctico
- Especiar y comprobar si los compuestos dominantes son solubles, reactivos o recuperables.
- Construir la curva de carga másica durante ciclos representativos.
- Definir el objetivo real: mgC/Nm³, compuesto específico, caudal másico, olor o una combinación.
- Calcular el balance térmico horario del RTO y la fracción de gas de apoyo.
- Calcular agua, purga, reactivos y tratamiento del líquido del scrubber.
- Si el scrubber no llega al objetivo, calcular la carga real del afino con carbón.
- Comparar coste total, emisiones de CO₂, residuos, fiabilidad y valor de producto recuperado.
Qué pedir a cada proveedor
| RTO | Scrubber |
|---|---|
| Consumo de gas a carga mínima, media y máxima | Eficiencia por compuesto o familia, no solo global |
| Hipótesis de poder calorífico y concentración | Solubilidad, equilibrio y base del modelo |
| Temperatura, tiempo de residencia y recuperación térmica | Relación líquido gas, relleno y pérdida de carga |
| Arranque, parada, turndown y bypass | Caudal de purga, concentración y destino del agua |
| Efecto de halógenos, azufre, nitrógeno y partículas | Consumo de agua, reactivos y necesidad de afino |
| Garantías de salida, consumo y disponibilidad | Garantías de salida y condiciones exactas de entrada |
Conclusión
El RTO es una solución muy fiable y, a veces, la mejor manera de olvidarse de una mezcla compleja y del olor. También puede ser una forma cara de destruir un compuesto soluble y recuperable. El scrubber puede reducir inversión y emisiones directas de CO₂, pero desplaza la carga al agua y puede necesitar un afino caro.
La decisión sale de aplicar las 3C: composición, curva de emisión y coste total. Si falta cualquiera de las tres, la comparación está incompleta.
CTA
Envía la especiación, el caudal, la curva de carga, las horas anuales, el límite y los precios de gas, electricidad, agua y vertido. Prepararemos una comparación preliminar entre RTO, scrubber y soluciones híbridas.
Preguntas frecuentes
¿Qué tecnología tiene mayor eficiencia?
El RTO suele ofrecer una destrucción más alta y menos dependiente de la solubilidad. Un scrubber puede cumplir con eficiencias del 80 al 85 % cuando el objetivo y la mezcla son compatibles.
¿Un scrubber elimina también el olor?
Solo si captura los compuestos odoríferos. La relación entre olor y COV total no es directa.
¿Un RTO puede funcionar sin gas?
Puede acercarse a la autotermia si la carga y el poder calorífico son suficientes y estables. El arranque y las caídas de carga siguen necesitando apoyo.
¿El scrubber siempre tiene menor OPEX?
No. El agua, los reactivos, la purga y el carbón de afino pueden superar el coste de gas del RTO.
¿Puede recuperarse el COV en un scrubber?
Sí, si el contaminante y el absorbente lo permiten. El caso del etanol muestra que la recuperación puede cambiar por completo la comparación.
