Cómo elegir un evaporador para aguas residuales industriales: tecnología, capacidad, energía y garantías

Elegir un evaporador para aguas residuales industriales no consiste en buscar el equipo con menor consumo nominal. La decisión correcta depende de cómo se ensucia el intercambiador, de qué ocurre al concentrar el efluente, de la temperatura admisible, de la energía disponible y de las garantías que el proveedor acepta mantener con agua real.

Dos ofertas que parecen resolver el mismo caudal pueden diferir mucho en precio, potencia instalada y alcance. A veces una está sobredimensionada. Otras veces la más económica deja fuera el pretratamiento, la limpieza, la refrigeración, la gestión del concentrado o incluso la capacidad real con el efluente del proyecto.

Mi criterio es sencillo: antes de comparar fabricantes hay que conseguir que todos estén resolviendo el mismo problema. Si no se cierra esa base, comparar CAPEX o consumo específico sirve de poco.

Esta guía explica cómo elegir un evaporador para aguas residuales industriales desde el punto de vista de proceso, operación y compra técnica. No es una explicación académica de cómo funciona cada evaporador. Es una lista de decisiones que deben quedar resueltas antes de firmar una oferta.

Por qué dos ofertas para el mismo caudal pueden diferir en un factor 2 o 3

La diferencia rara vez está en la máquina. Está en lo que cada proveedor entiende por alimentación, capacidad, disponibilidad y límite de suministro. Casi todo el salto de precio es alcance, no tecnología.

Una oferta puede basarse en agua limpia y expresar la capacidad como litros de destilado por hora. Otra puede incluir una corrección por sólidos disueltos, elevación del punto de ebullición y ensuciamiento. Una tercera puede incorporar pretratamiento, depósitos, bombeo, sistema CIP, refrigeración, automatización y postratamiento del destilado.

Las tres pueden llevar el mismo nombre comercial y, sin embargo, no ser comparables.

Antes de concluir que una propuesta es cara conviene revisar cinco diferencias:

1. Base de capacidad. ¿La cifra corresponde a alimentación, agua evaporada o destilado producido?
2. Condiciones de referencia. ¿Se ha calculado con agua limpia o con la concentración máxima esperada?
3. Horas útiles. ¿La producción diaria asume 24 horas continuas o descuenta limpiezas y paradas?
4. Alcance. ¿Incluye depósitos, bombas, refrigeración, obra, aire, vapor, electricidad, CIP y puesta en marcha?
5. Garantía. ¿Se garantiza el resultado con una muestra representativa y una analítica acordada?

Cuando reviso ofertas, el primer objetivo no es decidir quién tiene la mejor tecnología. Es reconstruir una tabla común de bases de diseño. Hasta que esa tabla no existe, el precio no significa lo mismo en cada propuesta.

Qué tiene que estar cerrado antes de pedir precio

Una especificación técnica de un evaporador para aguas residuales debe empezar por el balance y por el comportamiento del efluente. La lista mínima es corta, pero no puede sustituirse por una conductividad aislada.

Caudal y régimen de operación

Hay que conocer el volumen anual y el tiempo real disponible para tratarlo. No es lo mismo generar 1.000 m³/año y operar 24/7 que querer vaciar la misma cantidad en campañas de ocho horas.

El caudal de diseño debe expresarse, como mínimo, en:

• m³/día generados
• horas diarias de operación
• días semanales de funcionamiento
• campañas o picos previstos
• volumen de almacenamiento disponible
• margen de crecimiento razonable

Las plantas térmicas funcionan mejor de manera estable. Pueden parar el fin de semana, pero cada arranque consume tiempo y reduce la producción útil. Un diseño que solo divide el volumen anual entre 8.760 horas suele ser demasiado optimista.

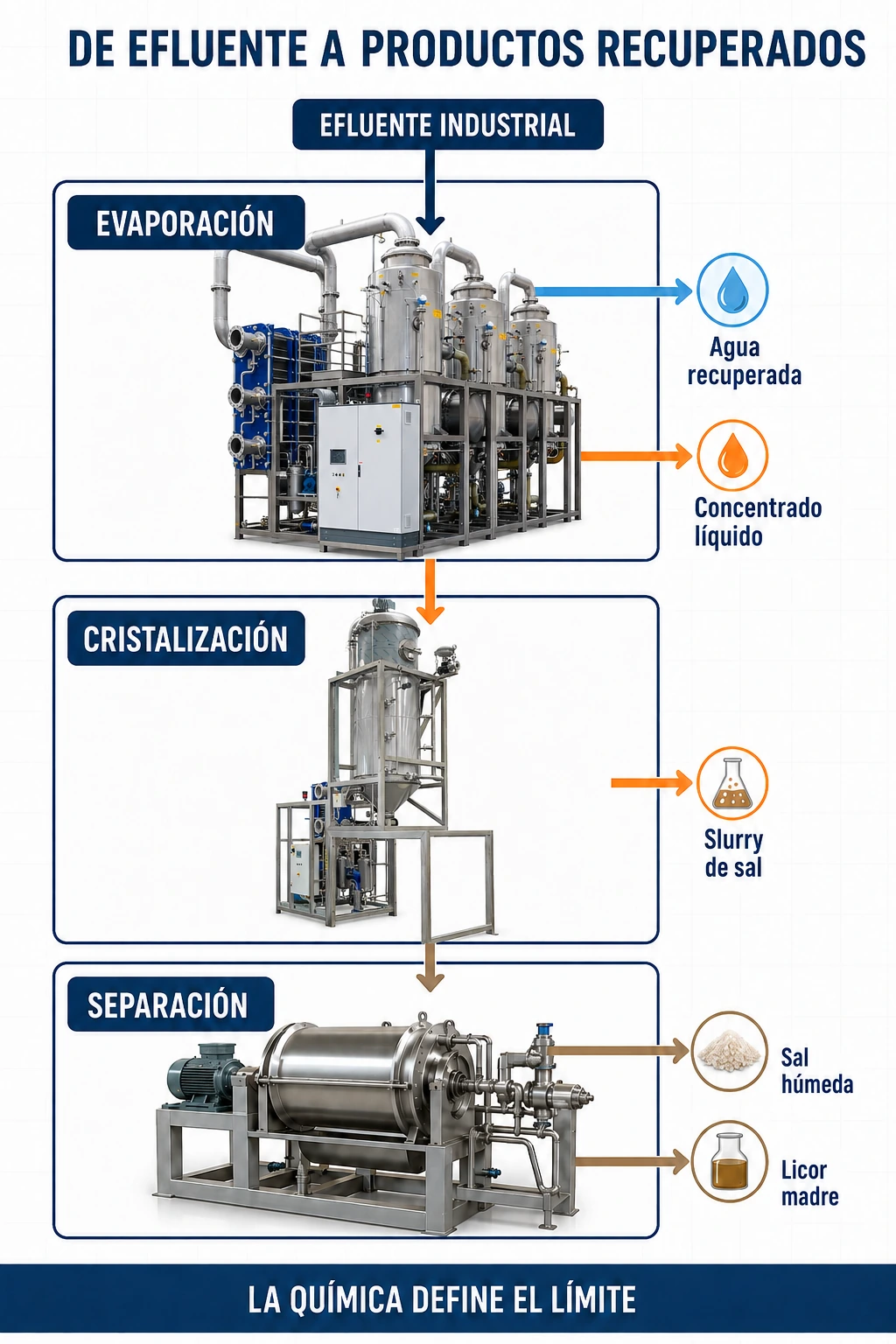

Objetivo del tratamiento

El objetivo cambia la ruta:

• reducir el volumen y obtener un concentrado líquido
• producir un concentrado saturado
• recuperar agua con una calidad determinada
• obtener un slurry de cristales
• aproximarse a un esquema ZLD

La concentración final no la elige libremente el cliente. La limita la química del efluente, la viscosidad, la formación de espuma, la transferencia térmica y la precipitación de sales. El evaporador puede llegar a un líquido saturado. Para producir sólidos normalmente se necesita un cristalizador y, después, una centrífuga, filtro prensa o etapa de secado según el producto.

Analítica y variabilidad

Para dimensionar un evaporador hacen falta, cuando existan, pH, conductividad, TDS, DQO, DBO₅, sólidos, aceites y grasas, cloruros, sulfatos, calcio, magnesio, sílice, amonio, tensioactivos y presencia de compuestos volátiles.

También hay que saber si la composición cambia entre turnos o campañas. Una muestra media puede ocultar el pico que causa espuma, incrustación o corrosión.

Como regla de screening, una DQO igual o superior a 1.500 mg/L debería activar un ensayo para estudiar el destilado. No es un límite legal universal. El objetivo es comprobar qué fracción de la materia orgánica se arrastra o volatiliza y si hará falta postratamiento.

La presencia de amonio o compuestos orgánicos volátiles también obliga a comprobar el comportamiento real. En estos casos no debe garantizarse la calidad del destilado únicamente con una analítica de alimentación.

Si el proyecto todavía está en una fase preliminar, puede utilizarse el selector de evaporador para aguas residuales industriales para ordenar estos datos y obtener una primera orientación. No sustituye al ensayo, pero deja a la vista qué información falta.

Geometría: el criterio real es el ensuciamiento, no la eficiencia

La pregunta correcta no es qué geometría es más eficiente en abstracto. Es cuál conserva suficiente transferencia térmica cuando el efluente se concentra.

Película descendente

Un evaporador de película descendente trabaja bien con líquidos que pueden distribuirse de forma estable sobre el intercambiador y cuya viscosidad no aumenta de manera extrema. Su bajo inventario y su buena transferencia permiten soluciones compactas, especialmente cuando la escala justifica la recompresión mecánica de vapor.

El problema aparece cuando el líquido deja de formar una película uniforme, cristaliza sobre la superficie, contiene sólidos, aumenta mucho su viscosidad o genera espuma difícil de controlar. En esas condiciones, la capacidad nominal pierde valor rápidamente.

Circulación forzada

La circulación forzada separa mejor la evaporación de la velocidad necesaria para mantener el intercambiador limpio. Suele ser preferible para corrientes salinas incrustantes, líquidos viscosos, sólidos suspendidos y servicios cercanos a cristalización.

No es una garantía contra la incrustación. Puede aumentar el consumo de bombeo y la complejidad, pero ofrece un margen operativo mayor cuando la química es difícil.

Intercambiador sumergido o superficie rascada

En caudales pequeños y aplicaciones especiales pueden utilizarse diseños con intercambiador sumergido. En cristalización o productos que forman depósitos difíciles, una superficie rascada puede mantener el intercambio y controlar el sólido.

Estas alternativas no deben confundirse con circulación forzada. La geometría hidráulica, la ubicación de la ebullición y la forma de limpiar el intercambiador son diferentes.

Una matriz útil para la primera selección

La matriz solo sirve para descartar errores evidentes. La selección final debe basarse en el comportamiento de la muestra al concentrarse.

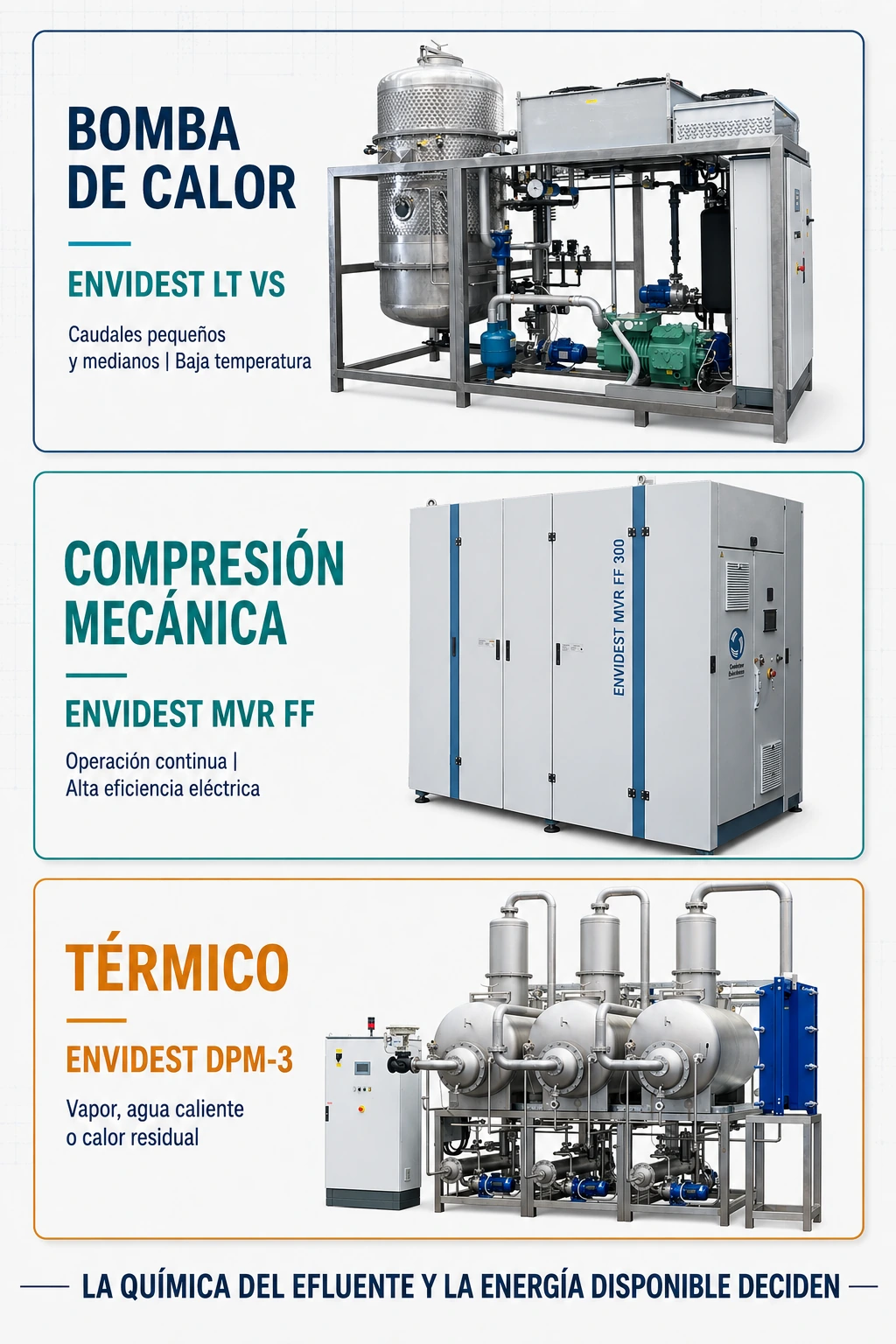

Vector energético y escala: por qué «el MVR consume menos» no siempre es cierto

La recompresión mecánica de vapor (MVR) puede ofrecer consumos eléctricos específicos muy bajos cuando el caudal es suficiente y el equipo opera cerca del punto de diseño. Eso no significa que sea siempre la opción económica.

En equipos pequeños, los auxiliares y las pérdidas pesan mucho. Como orientación, una solución MVR puede pasar de alrededor de 80 kWh eléctricos por m³ de destilado en capacidades muy pequeñas a unos 35 kWh/m³ a partir de escalas superiores, y bajar todavía más en instalaciones grandes y estables. El valor real depende del salto térmico, la elevación del punto de ebullición, la compresión, el ensuciamiento y el turndown.

Una bomba de calor puede encajar mejor en caudales pequeños, productos termosensibles o emplazamientos sin vapor. Un sistema térmico de uno o varios efectos puede ser competitivo cuando existe vapor económico, agua caliente o calor residual estable.

Para un cálculo preliminar pueden utilizarse valores de ingeniería de 650, 330 y 220 kWh térmicos por m³ de destilado para uno, dos y tres efectos. No son garantías de consumo. Son una forma coherente de comparar escenarios antes de disponer de una oferta cerrada.

La economía depende sobre todo de las utilities locales:

• precio y potencia eléctrica disponible
• coste real del vapor o del gas
• existencia de caldera
• temperatura, potencia y continuidad del calor residual
• refrigeración disponible
• horas anuales de operación
• coste de las puntas de potencia y de la conexión

Por eso no me parece serio publicar una tabla universal de €/m³. El mismo equipo puede ser competitivo en una fábrica y perder todo el sentido en otra. La comparación debe utilizar la moneda, los precios, el horario y las utilities del emplazamiento.

Para una comparación detallada entre MVR y múltiple efecto puede consultarse la guía de diseño y costes de un sistema ZLD. En este artículo el punto importante es otro: el consumo específico solo es útil si se refiere al mismo caudal de destilado y a las mismas condiciones de concentración.

Abrir el selector completo de evaporadores

Capacidad nominal frente a capacidad real

La capacidad de catálogo no es la capacidad que debe garantizarse con una salmuera real. Esta diferencia es uno de los mayores riesgos de compra.

La producción de destilado suele disminuir a medida que aumenta la concentración. Hay cuatro causas frecuentes:

1. aumenta la elevación del punto de ebullición;
2. aumenta la viscosidad y empeora la transferencia;
3. aparece ensuciamiento o precipitación;
4. espuma y arrastre obligan a reducir carga.

Un ejemplo: si una unidad produce 1.000 L/h con agua limpia, no va a mantener 1.000 L/h cuando el concentrado alcance 150 g/L de sales. El compresor, el intercambiador y el separador ya no están trabajando en las mismas condiciones.

Pide una curva o una tabla de capacidad frente a concentración. Como mínimo:

• capacidad con alimentación inicial
• capacidad en la concentración media
• capacidad en el punto final
• temperatura y vacío en cada caso
• factor de ensuciamiento utilizado
• pérdida de capacidad admisible antes de limpieza

Y hay que aclarar si la capacidad se expresa como alimentación o como destilado. Para seleccionar el equipo, primero el balance:

Destilado = alimentación menos concentrado.

Un factor de concentración 5 significa que el concentrado es la quinta parte de la alimentación y que el 80 % sale como destilado. Eso es aritmética. La pregunta real es si la química del efluente permite llegar hasta ahí sin precipitar, espumar o disparar la viscosidad.

Qué falla en la práctica

Los problemas de un evaporador no suelen empezar con una avería espectacular. Empiezan con una pérdida gradual de capacidad, más antiespumante, limpiezas más largas y una calidad de destilado que deja de ser estable.

Incrustaciones

Las incrustaciones reducen la transferencia y pueden bloquear pasos hidráulicos. Calcio, sulfatos, carbonatos y sílice merecen especial atención, pero el primer sólido no siempre es el que parece por la analítica simple.

Prevenirlas puede pasar por control de pH, separación previa, purga, siembra, velocidad elevada o una estrategia de limpieza concreta. Cuál de esas toca se decide con la muestra real, no antes.

Espuma y arrastre

La espuma ocupa volumen de separación y arrastra gotas al destilado. En taladrinas, detergentes, digestatos y efluentes con tensioactivos puede limitar la capacidad antes que la potencia térmica.

El ensayo tiene que medir cuánto antiespumante se necesita y cómo cambia según avanza la concentración. No basta con comprobar que el líquido hierve en un vaso.

Corrosión

La selección de material no puede hacerse solo con cloruros de alimentación. La corrosividad aumenta en el concentrado y depende de temperatura, pH, oxígeno y especies minoritarias.

Acero inoxidable, dúplex, superdúplex, titanio o recubrimientos no son una escala automática de calidad. El material correcto es el compatible con la condición más desfavorable y con la limpieza prevista.

Viscosidad y sólidos

Cuando la viscosidad crece, caen el coeficiente de transferencia y la capacidad de bombeo. Los sólidos pueden sedimentar, erosionar o formar una capa térmica.

Por encima de 500 mg/L de sólidos conviene estudiar un pretratamiento. Con 2 o 3 % en peso, la separación previa suele pasar por delante del propio evaporador. Qué tecnología, lo dicen el tamaño, la densidad y el comportamiento del sólido.

La calidad del destilado decide si el proyecto sirve

Recuperar agua no es lo mismo que obtener agua reutilizable o apta para vertido. El destilado puede llevar compuestos volátiles, amonio, gotas arrastradas y materia orgánica.

La calidad depende de:

• pH de operación
• temperatura y vacío
• composición y volatilidad
• control de espuma
• separador de gotas
• estabilidad de la alimentación
• estrategia de condensación

El amonio es un buen ejemplo. Puede fijarse en el concentrado mediante control de pH, pero su comportamiento no puede garantizarse sin prueba. Con COV ocurre algo parecido: parte puede condensar con el vapor y requerir tratamiento posterior.

Por eso la garantía tiene que indicar parámetros concretos del destilado, método de muestreo y condición de alimentación. «Destilado de alta calidad» no es una garantía, es una frase.

El postratamiento puede ser físico-químico, biológico, stripping, carbón activo, oxidación o una combinación. Elegirlo antes de saber qué compuesto atraviesa la etapa térmica es empezar por el final.

Garantías que hay que exigir y casi nadie exige

Una oferta sólida convierte las expectativas en condiciones medibles. Estas son las seis que pediría siempre, por orden de lo que más duele cuando falta.

Capacidad neta

Kilos o litros por hora de destilado, con la alimentación y la concentración final acordadas. Y con temperatura, vacío, horas de operación y margen de limpieza escritos al lado.

Consumo específico

kWh eléctricos o térmicos por m³ de destilado, con los límites de batería claros. Si no dice qué auxiliares entran y en qué condiciones se mide, la cifra no significa nada.

Calidad del destilado

Parámetros, valores, procedimiento de muestreo y qué tratamiento posterior queda incluido. Si no puede garantizarse antes del ensayo, que aparezca como condición abierta y no como promesa.

Concentrado y factor de reducción

Una concentración o un caudal de concentrado garantizados cuando la química lo permita. Y si la solubilidad o la viscosidad limitan el proceso, que se diga.

Disponibilidad y frecuencia de limpieza

Horas de producción, duración del ciclo, criterio de ensuciamiento y tiempo de CIP. Una capacidad instantánea no equivale a producción semanal, y esa diferencia se paga durante toda la vida de la planta.

Prueba de aceptación

El protocolo debe indicar:

• muestra o alimentación válida
• duración mínima
• punto de concentración
• variables registradas
• tolerancias
• qué ocurre si no se cumple
• quién aporta utilities, analíticas y personal

La mejor protección contractual es sencilla: la misma base de diseño que se usó para vender es la que tiene que usarse para aceptar la planta.

Cómo comparar ofertas con alcances distintos

Todo en una sola tabla. Si una casilla está vacía, no está incluida: no hay que asumir que sí.

Después ya se puede calcular el coste energético con los precios de la fábrica. El resto del OPEX se revisa por separado, sin repetir una cifra universal de €/m³.

Diez señales de que una oferta no se sostiene

1. La capacidad se da con agua limpia y no se corrige por concentración.
2. No queda claro si los L/h son alimentación o destilado.
3. El consumo no especifica límites de batería ni auxiliares.
4. Se promete calidad del destilado sin considerar DQO, amonio o COV.
5. No existe ensayo para un efluente complejo.
6. La limpieza se describe como «cuando sea necesario» sin criterio ni duración.
7. El material se selecciona con la analítica inicial, no con el concentrado.
8. No se define qué ocurre con espuma, sólidos o cristales.
9. La oferta no incluye balance de masa en el punto final.
10. La prueba de aceptación no utiliza las mismas condiciones de venta.

Ninguna de estas señales descalifica por sí sola a un proveedor. Lo que indican es qué hay que cerrar antes de mirar el precio.

Cuatro casos típicos en España

Taladrinas y emulsiones aceitosas

El objetivo suele ser recuperar agua y concentrar aceite. La espuma y la estabilidad de la emulsión son decisivas. Una bomba de calor puede ser atractiva en caudales pequeños y baja temperatura. En escalas mayores puede encajar MVR de película descendente, y una solución LT FC-2 también puede ser válida.

Como screening, algunas configuraciones de bomba de calor pueden concentrar hasta alrededor de 40 % de aceite y ciertos MVR hasta alrededor de 50 %. No debe utilizarse como garantía. El ensayo define separación, espuma, antiespumante, concentrabilidad y calidad del destilado.

Tratamiento de superficies y baños galvánicos

Suelen combinar sales, metales, variabilidad de pH y riesgo de incrustación. La circulación forzada gana interés cuando la concentración es elevada o aparecen sólidos.

La segregación previa puede ser más importante que el evaporador. Mezclar corrientes incompatibles puede generar precipitados, aumentar corrosión o impedir recuperar un producto.

Rechazos de ósmosis inversa y salmueras

En muchas plantas el rechazo de ósmosis inversa es un efluente de proceso que se mezcla con otras aguas y se trata en la PTAR industrial. La evaporación se valora cuando la carga salina, el objetivo de recuperación o los límites de vertido hacen insuficiente esa ruta.

La decisión empieza por un balance de agua y sales y por identificar dónde se genera cada corriente. Puede ampliarse en la guía sobre tratamiento del rechazo de ósmosis inversa.

Lixiviados y digestatos

Son corrientes variables, con DQO, amonio, espuma y compuestos volátiles. La evaporación puede reducir volumen, pero el destilado suele requerir una evaluación específica y, con frecuencia, postratamiento.

En estos casos el ensayo no es una formalidad. Es la única forma de comprobar arrastre, consumo de antiespumante, estabilidad y calidad real del agua recuperada.

Una forma práctica de tomar la decisión

La selección puede resumirse en seis preguntas:

1. ¿Qué producto final se necesita: concentrado líquido, slurry o sólido?
2. ¿Qué caudal de destilado debe producirse durante las horas reales de operación?
3. ¿El efluente forma película o necesita circulación forzada?
4. ¿Qué temperatura admite y qué utilities existen?
5. ¿Cómo cambia la capacidad al concentrar?
6. ¿Qué garantiza el proveedor con el efluente real?

Si falta alguna respuesta, la oferta todavía no está lista para compararse con otra.

Con el selector de evaporador para aguas residuales industriales puedes preparar una primera ficha de proyecto en cinco minutos. Para una revisión completa hacen falta analítica, caudal, horario, objetivo de tratamiento y, en corrientes complejas, una muestra representativa.

Preguntas frecuentes

¿Cuáles son los tipos de evaporadores industriales?

Para aguas residuales se suelen clasificar por fuente de energía y geometría. Las familias más habituales son bomba de calor, recompresión mecánica de vapor (MVR) y uno o varios efectos térmicos. La geometría puede ser película descendente, circulación forzada, intercambiador sumergido o superficie rascada. La selección depende del ensuciamiento, la viscosidad, los sólidos, la temperatura y la escala.

¿Qué es un evaporador al vacío?

Es un equipo que reduce la presión para evaporar agua a una temperatura inferior a su punto de ebullición atmosférico. Permite concentrar efluentes con menor temperatura, reducir degradación térmica y recuperar un destilado. El vacío no evita por sí mismo la espuma, el arrastre o la incrustación.

¿Cuánto consume un evaporador al vacío?

Depende de la tecnología, capacidad, concentración y utilities. Como screening, un MVR puede situarse aproximadamente entre 35 y 80 kWh eléctricos por m³ de destilado según escala. Una bomba de calor puede estar alrededor de 110 a 170 kWh eléctricos por m³. Un sistema térmico puede evaluarse con 650, 330 o 220 kWh térmicos por m³ para uno, dos o tres efectos. Son valores preliminares, no garantías.

¿Cuánto cuesta un evaporador industrial para aguas residuales?

No existe un precio útil sin definir caudal de destilado, composición, geometría, materiales, pretratamiento, postratamiento, utilities y alcance. La comparación correcta consiste en igualar bases de diseño y calcular el coste energético con precios locales, además de revisar mantenimiento, limpieza y gestión del concentrado.

¿Cuándo conviene un evaporador de circulación forzada y cuándo uno de película descendente?

La película descendente suele encajar con líquidos relativamente limpios, poco viscosos y capaces de formar una película estable. La circulación forzada suele ser preferible con alta salinidad, sólidos, viscosidad, incrustación o condiciones cercanas a cristalización. El ensayo confirma el comportamiento real.

¿Por qué un evaporador no alcanza su capacidad nominal con agua residual real?

Porque la concentración aumenta la elevación del punto de ebullición, la viscosidad y el ensuciamiento. También pueden aparecer espuma, cristales y arrastre. La capacidad debe garantizarse en las condiciones finales del efluente, no solo con agua limpia.

¿Se puede reutilizar directamente el destilado de un evaporador?

Solo si cumple la calidad exigida para el uso. El destilado puede contener amonio, COV, materia orgánica o gotas arrastradas. Debe analizarse y, cuando sea necesario, recibir postratamiento. La estrategia de recuperación se desarrolla en la guía ZLD para aguas residuales industriales.

¿Qué garantías hay que exigir en la compra de un evaporador?

Capacidad neta de destilado, consumo específico, concentración final, calidad del destilado, disponibilidad, frecuencia de limpieza y materiales. Todas deben estar ligadas a una alimentación, condiciones de operación y protocolo de aceptación definidos.

¿Sirve un evaporador al vacío para taladrinas y emulsiones?

Sí, puede reducir volumen y concentrar aceite. La elección entre bomba de calor, MVR u otra geometría depende del caudal, la espuma, la estabilidad de la emulsión, la temperatura y la calidad requerida del destilado. Se recomienda un ensayo para cuantificar espuma y antiespumante.

¿Qué datos hacen falta para dimensionar un evaporador?

Caudal y horario de operación, objetivo final, pH, conductividad o TDS, DQO, DBO₅, sólidos, aceites, iones relevantes, amonio, COV, tensioactivos, temperatura máxima y variabilidad. También deben conocerse las utilities y sus precios locales.

Conclusión

La mejor tecnología no es la que tiene el menor consumo en una ficha. Es la que mantiene capacidad, calidad y disponibilidad cuando el efluente alcanza su condición más difícil.

Para comparar ofertas hay que exigir una base común: balance, caudal de destilado, concentración final, curva de capacidad, consumo, limpieza, calidad del destilado, materiales y prueba de aceptación.

Si estás valorando un proyecto, prepara cuatro datos antes de hablar con un proveedor: analítica, volumen anual, horas reales de operación y objetivo del tratamiento. Con eso puede hacerse una preselección. Con la muestra y el ensayo puede empezar la ingeniería.
